چگونه تعداد و ظرفیت باتری UPS را محاسبه کنیم؟
باتری یکی از مهم‌ترین بخش‌های سیستم UPS است. هنگام قطع برق، انرژی مورد نیاز تجهیزات از باتری تأمین می‌شود و ظرفیت باتری تعیین می‌کند سیستم برای چه مدت می‌تواند به کار خود ادامه دهد.
به همین دلیل، انتخاب باتری UPS فقط بر اساس آمپرساعت انجام نمی‌شود. برای محاسبه صحیح باید عواملی مانند توان مصرفی تجهیزات، زمان برق‌دهی مورد نیاز، ولتاژ باتری UPS، تعداد باتری‌ها، راندمان سیستم و مشخصات فنی UPS را در نظر گرفت.
در این مقاله روش محاسبه باتری UPS را به زبان ساده بررسی می‌کنیم.
آخرین تغییر: 1405/06/22
ظرفیت باتری UPS چیست؟
ظرفیت باتری معمولاً با واحد آمپرساعت (Ah) بیان می‌شود.
برای مثال، یک باتری ممکن است مشخصاتی مانند:
12V 9Ah یا 12V 100Ah داشته باشد.
عدد 12V ولتاژ اسمی باتری و عدد Ah ظرفیت اسمی آن را نشان می‌دهد.
برای یک باتری 12 ولت و 100 آمپرساعت، انرژی اسمی به‌صورت ساده برابر است با:
12 × 100 = 1200 وات‌ساعت
یعنی حدود 1200Wh انرژی اسمی.
اما این مقدار به معنی آن نیست که UPS در عمل دقیقاً 1200 وات‌ساعت انرژی قابل استفاده دریافت می‌کند. عواملی مانند راندمان، نرخ دشارژ، شرایط باتری و محدودیت‌های سیستم روی انرژی واقعی قابل استفاده تأثیر دارند.
برای محاسبه باتری UPS به چه اطلاعاتی نیاز داریم؟
قبل از شروع محاسبات، بهتر است این اطلاعات را داشته باشیم:
۱. توان مصرفی تجهیزات
مشخص کنید مجموع بار متصل به UPS چند وات است.
۲. زمان برق‌دهی مورد نیاز
مشخص کنید هنگام قطع برق، تجهیزات باید چند دقیقه یا چند ساعت روشن بمانند.
۳. ولتاژ بانک باتری UPS
UPS ممکن است برای مثال به بانک باتری 24V، 48V، 96V یا ولتاژهای دیگر نیاز داشته باشد.
۴. ظرفیت باتری
ظرفیت باتری مورد استفاده، مثلاً 9Ah، 18Ah، 42Ah یا 100Ah را مشخص کنید.
۵. مشخصات فنی UPS
تعداد باتری، ولتاژ بانک باتری و محدوده مجاز باتری باید مطابق مشخصات فنی خود UPS باشد.

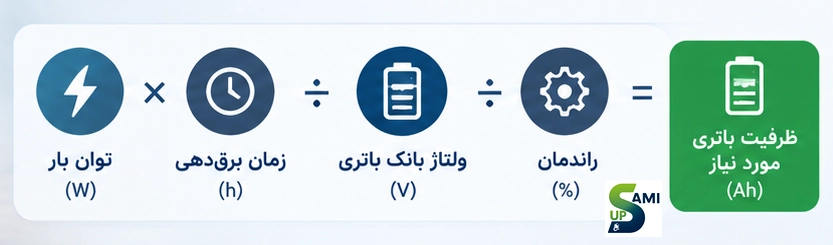

فرمول ساده محاسبه ظرفیت باتری UPS
برای یک برآورد اولیه می‌توان از رابطه زیر استفاده کرد:
ظرفیت باتری مورد نیاز (Ah) ≈ توان بار (W) × زمان برق‌دهی (h) ÷ ولتاژ بانک باتری (V) ÷ راندمان
برای مثال فرض کنیم:
- توان بار: 600 وات
- زمان برق‌دهی: 1 ساعت
- ولتاژ بانک باتری: 48 ولت
- راندمان تقریبی سیستم: 90٪
محاسبه اولیه:
600 × 1 ÷ 48 ÷ 0.9 ≈ 13.9Ah
یعنی از نظر محاسبه انرژی، حدود 14Ah ظرفیت مؤثر مورد نیاز است.
اما این عدد به‌تنهایی برای انتخاب باتری کافی نیست؛ زیرا مشخصات واقعی UPS، منحنی دشارژ باتری، جریان بار و حداقل ولتاژ مجاز سیستم نیز باید در نظر گرفته شوند.
یک مثال ساده برای محاسبه باتری UPS
فرض کنید یک سیستم UPS داریم که: توان بار = 1000 وات
و می‌خواهیم هنگام قطع برق 30 دقیقه برق‌دهی داشته باشیم.
اگر ولتاژ بانک باتری 48 ولت باشد و برای یک محاسبه اولیه راندمان 90 درصد در نظر بگیریم:
ابتدا زمان را به ساعت تبدیل می‌کنیم:
30 دقیقه = 0.5 ساعت
سپس:
1000 × 0.5 ÷ 48 ÷ 0.9 ≈ 11.6Ah
بنابراین محاسبه انرژی، حدود 11.6 آمپرساعت ظرفیت مؤثر را نشان می‌دهد.
اما در عمل ممکن است به دلیل شرایط دشارژ باتری و مشخصات UPS، باتری با ظرفیت بالاتری مورد نیاز باشد.
به همین دلیل برای انتخاب نهایی، جدول زمان برق‌دهی و مشخصات سازنده UPS و باتری باید بررسی شود.
چگونه تعداد باتری UPS را محاسبه کنیم؟
تعداد باتری فقط به ظرفیت Ah بستگی ندارد. یکی از مهم‌ترین موارد، ولتاژ بانک باتری UPS است.
فرض کنید UPS به یک بانک باتری 48V نیاز دارد و باتری‌های مورد استفاده 12V هستند.
برای رسیدن به 48 ولت، چهار باتری 12 ولتی باید به‌صورت سری قرار بگیرند:
12V + 12V + 12V + 12V = 48V
بنابراین حداقل یک رشته شامل 4 باتری 12 ولتی خواهیم داشت.
اگر برای زمان برق‌دهی مورد نیاز به ظرفیت بیشتری احتیاج داشته باشیم، ممکن است به چند رشته موازی نیاز باشد.
برای مثال:
4 باتری سری = یک بانک 48V
و اگر دو رشته مشابه به‌صورت موازی قرار بگیرند:
8 باتری = دو رشته 48V
در این حالت ولتاژ همچنان 48 ولت است، اما ظرفیت آمپرساعت بانک تقریباً دو برابر می‌شود.

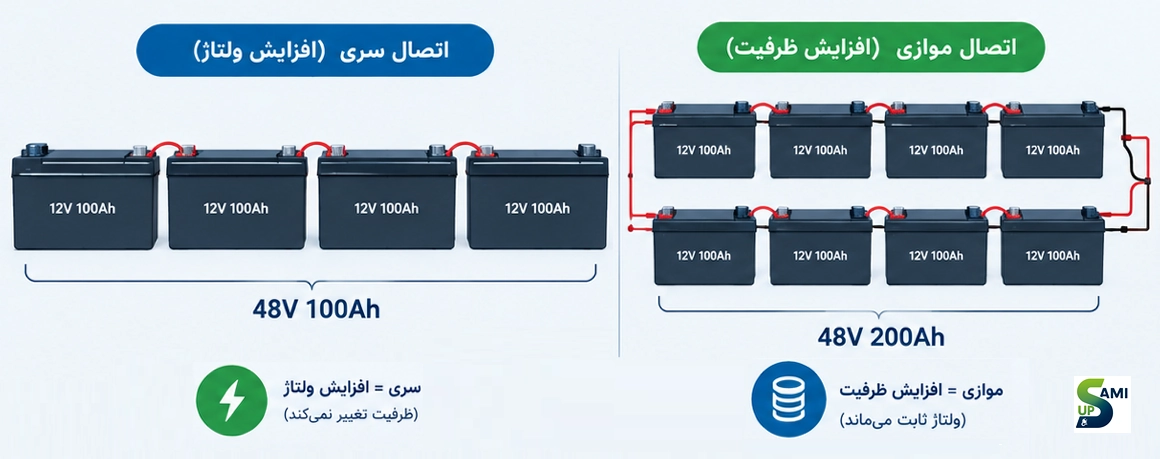

تفاوت اتصال سری و موازی باتری‌های UPS
شناخت اتصال سری و موازی برای محاسبه تعداد باتری اهمیت زیادی دارد.
اتصال سری
در اتصال سری، ولتاژ افزایش پیدا می‌کند اما ظرفیت آمپرساعت رشته تقریباً برابر ظرفیت یک باتری باقی می‌ماند.
مثلاً:
4 × باتری 12V 100Ah
در اتصال سری 48V 100Ah خواهد بود.
اتصال موازی
در اتصال موازی، ولتاژ ثابت می‌ماند اما ظرفیت افزایش پیدا می‌کند.
برای مثال دو رشته 48V 100Ah که به‌صورت موازی متصل شده‌اند، در حالت ایده‌آل 48V 200Ah خواهند داشت.
البته طراحی واقعی بانک باتری باید با مشخصات UPS و الزامات سازنده سازگار باشد.
آیا هر باتری 12 ولتی برای UPS مناسب است؟
خیر.
این یکی از اشتباهات رایج هنگام انتخاب باتری UPS است.
باتری باید از نظر مواردی مانند:
- ولتاژ
- ظرفیت
- نوع باتری
- جریان دشارژ
- ابعاد
- ترمینال
- شرایط نصب
- سازگاری با UPS
با سیستم شما مطابقت داشته باشد.
برای مثال، اگر UPS برای باتری 12V 9Ah طراحی شده باشد، نمی‌توان صرفاً به دلیل ظرفیت بیشتر، هر باتری 12 ولتی دیگری را جایگزین کرد.
قبل از خرید، مشخصات فنی UPS و باتری را بررسی کنید.
می‌توانید مدل‌های مختلف باتری UPS سامی یو پی اس را نیز بررسی کنید.
چه عواملی روی زمان برق‌دهی UPS تأثیر دارند؟
زمان برق‌دهی فقط به ظرفیت اسمی باتری وابسته نیست.
عوامل مهم عبارت‌اند از:
توان مصرفی
هرچه بار متصل بیشتر باشد، باتری سریع‌تر تخلیه می‌شود.
ظرفیت باتری
باتری با ظرفیت بالاتر، در شرایط مشابه می‌تواند انرژی بیشتری ذخیره کند.
تعداد باتری‌ها
افزایش تعداد باتری‌ها می‌تواند ظرفیت بانک باتری را افزایش دهد، البته فقط در صورتی که طراحی UPS اجازه دهد.
راندمان UPS
تمام انرژی ذخیره‌شده در باتری به خروجی UPS منتقل نمی‌شود.
عمر باتری
باتری قدیمی ممکن است ظرفیت واقعی کمتری نسبت به ظرفیت اسمی خود داشته باشد.
دمای محیط
شرایط دمایی نامناسب می‌تواند روی عملکرد و عمر باتری تأثیر منفی بگذارد.
چرا زمان برق‌دهی واقعی با محاسبه تئوری متفاوت است؟
اگر یک باتری 12V 100Ah داشته باشیم، ممکن است در نگاه اول تصور کنیم:
12 × 100 = 1200Wh
بنابراین می‌توانیم به‌راحتی زمان برق‌دهی را محاسبه کنیم.
اما در دنیای واقعی، شرایط به این سادگی نیست.
ظرفیت اعلام‌شده باتری معمولاً تحت شرایط آزمایش مشخصی اندازه‌گیری می‌شود. در جریان‌های تخلیه متفاوت، ظرفیت قابل استفاده نیز می‌تواند تغییر کند.
علاوه بر آن، UPS دارای راندمان مشخصی است و برای حفاظت از باتری نیز ممکن است قبل از تخلیه کامل، فرآیند قطع خروجی را انجام دهد.
بنابراین فرمول‌های ساده بیشتر برای برآورد اولیه مناسب هستند.
برای انتخاب دقیق، باید از اطلاعات و منحنی‌های دشارژ ارائه‌شده توسط سازنده استفاده کرد.
چگونه زمان برق‌دهی UPS را محاسبه کنیم؟
برای یک تخمین ساده می‌توان از رابطه زیر استفاده کرد:
زمان برق‌دهی (h) ≈ انرژی قابل استفاده باتری (Wh) ÷ توان بار (W)
برای مثال، اگر یک بانک باتری در شرایط واقعی حدود 2000Wh انرژی قابل استفاده داشته باشد و بار 500 وات باشد:
2000 ÷ 500 = 4 ساعت
اما این عدد یک محاسبه ایده‌آل است و زمان واقعی می‌تواند کمتر باشد.
به همین دلیل اگر هدف شما تعیین دقیق زمان برق‌دهی است، باید جدول Runtime خود UPS را بررسی کنید.
آیا افزایش باتری همیشه باعث دو برابر شدن زمان برق‌دهی می‌شود؟
نه لزوماً.
در یک سیستم ایده‌آل، افزایش ظرفیت بانک باتری می‌تواند زمان برق‌دهی را افزایش دهد؛ اما زمان واقعی به شرایط بار، راندمان UPS، نحوه اتصال باتری‌ها و رفتار باتری در نرخ دشارژ مورد نظر بستگی دارد.
همچنین UPS باید از افزایش ظرفیت باتری پشتیبانی کند.
بنابراین نباید بدون بررسی دفترچه دستگاه، باتری‌های بیشتری به UPS متصل کرد.
باتری UPS چند سال عمر می‌کند؟
طول عمر باتری به نوع باتری و شرایط استفاده بستگی دارد.
عواملی مانند:
- دمای محیط
- تعداد سیکل‌های شارژ و دشارژ
- شرایط نگهداری
- عمق دشارژ
- کیفیت شارژر
- کیفیت خود باتری
می‌توانند روی عمر آن تأثیر بگذارند.
بنابراین اگر متوجه شدید زمان برق‌دهی UPS نسبت به گذشته کاهش پیدا کرده است، ممکن است لازم باشد وضعیت باتری‌ها بررسی و در صورت نیاز تعویض شوند.
چگونه باتری مناسب UPS را انتخاب کنیم؟
برای انتخاب باتری مناسب، این مراحل را دنبال کنید:
مرحله اول: مدل UPS را مشخص کنید
مدل دقیق UPS را بررسی کنید.
مرحله دوم: ولتاژ بانک باتری را پیدا کنید
مشخص کنید UPS به چند ولت باتری نیاز دارد.
مرحله سوم: تعداد باتری را مشخص کنید
دفترچه یا مشخصات فنی دستگاه معمولاً تعداد باتری مورد نیاز و نحوه اتصال آن‌ها را مشخص می‌کند.
مرحله چهارم: زمان برق‌دهی مورد نیاز را تعیین کنید
مشخص کنید هنگام قطع برق به چند دقیقه یا چند ساعت برق نیاز دارید.
مرحله پنجم: ظرفیت باتری را بررسی کنید
با توجه به زمان برق‌دهی و مشخصات UPS، ظرفیت مناسب باتری را انتخاب کنید.
مرحله ششم: سازگاری را بررسی کنید
ولتاژ، ظرفیت، ابعاد، نوع ترمینال و سایر مشخصات باید با سیستم شما سازگار باشند.
برای سرور و تجهیزات شبکه چه باتری‌ای لازم است؟
برای سرورها و تجهیزات شبکه، ابتدا باید توان کل تجهیزات و زمان برق‌دهی مورد نیاز مشخص شود.
برای مثال اگر یک رک شامل:
- سرور
- سوئیچ
- روتر
- فایروال
- تجهیزات ذخیره‌سازی
باشد، توان تمام تجهیزات ضروری باید در محاسبه لحاظ شود.
اگر می‌خواهید ابتدا توان مورد نیاز سیستم را محاسبه کنید، مقاله چگونه توان UPS مورد نیاز را محاسبه کنیم؟ را نیز بخوانید.
همچنین اگر سیستم شما سروری است، راهنمای یو پی اس مناسب سرور چیست؟ می‌تواند در انتخاب UPS مناسب کمک کند.
آیا نوع UPS روی انتخاب باتری تأثیر دارد؟
بله.
نوع و مدل UPS تعیین می‌کند چه ولتاژ باتری، چه تعداد باتری و چه محدوده‌ای از ظرفیت باتری قابل استفاده است.
برای مثال دو UPS با توان خروجی مشابه ممکن است از نظر ولتاژ بانک باتری یا تعداد باتری مورد نیاز کاملاً متفاوت باشند.
بنابراین نمی‌توان گفت:
«برای UPS یک کیلووات همیشه X عدد باتری لازم است.»
تعداد باتری باید بر اساس مدل و طراحی خود UPS تعیین شود.
محاسبه باتری UPS با ماشین حساب
برای محاسبه دقیق‌تر سیستم خود، ابتدا توان تجهیزات و زمان برق‌دهی مورد نیاز را مشخص کنید.
برای این کار می‌توانید از ماشین حساب UPS سامی یو پی اس استفاده کنید تا برآورد اولیه ظرفیت UPS و باتری خود را بدست آورید.
این ابزار می‌تواند نقطه شروع مناسبی برای تعیین نیاز سیستم باشد؛ با این حال برای انتخاب نهایی باتری، مشخصات فنی UPS و جدول زمان برق‌دهی سازنده نیز باید بررسی شود.
جمع‌بندی
برای محاسبه باتری UPS ابتدا باید توان مصرفی تجهیزات و زمان برق‌دهی مورد نیاز مشخص شود.
سپس با توجه به ولتاژ بانک باتری، ظرفیت باتری، راندمان UPS و مشخصات فنی دستگاه می‌توان ظرفیت مورد نیاز را به‌صورت اولیه برآورد کرد.
در سیستم‌هایی که از باتری‌های 12 ولتی استفاده می‌کنند، تعداد باتری‌های سری بر اساس ولتاژ مورد نیاز UPS تعیین می‌شود و برای افزایش ظرفیت ممکن است از چند رشته موازی استفاده شود.
با این حال، محاسبات تئوری به‌تنهایی برای انتخاب نهایی کافی نیستند. منحنی دشارژ باتری، مشخصات UPS، جریان بار و شرایط واقعی کار نیز باید در نظر گرفته شوند.
اگر قصد خرید باتری برای UPS را دارید، ابتدا مدل و مشخصات UPS خود را بررسی کنید و سپس باتری سازگار با آن را انتخاب کنید.
برای یک برآورد اولیه نیز می‌توانید از ماشین حساب UPS سامی یو پی اس استفاده کنید.
